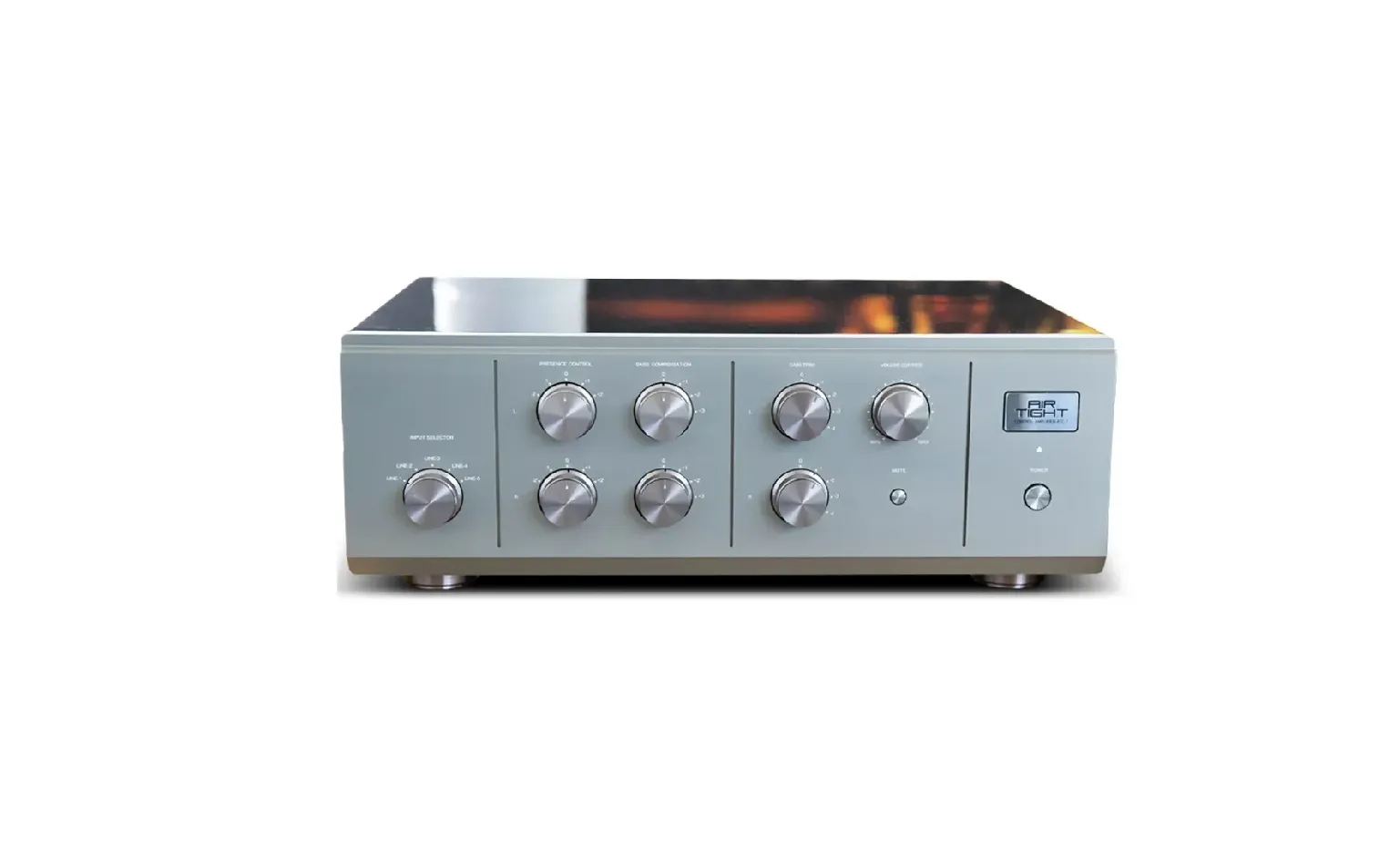

Préamplificateur ATC-7
En un momento en que la mayoría de los fabricantes se esfuerzan por simplificar el circuito de sus amplificadores y preamplificadores, minimizando la trayectoria de la señal, AIR TIGHT toma un enfoque diferente con su preamplificador ATC-7.
Hasta ahora, AIR TIGHT había sido un defensor de la simplificación de sus circuitos. Sin embargo, el fabricante japonés ha decidido ofrecer más flexibilidad a los usuarios al permitirles ajustar ciertos parámetros para adaptar la musicalidad de su sistema y/o ajustarlo al entorno de escucha.
Se puede tranquilizar a los puristas: estos ajustes finos no tienen nada que ver con los “vulgares” controles de graves y agudos presentes en muchos amplificadores de gama baja japoneses o chinos, entre otros. Sin embargo, no se ha previsto ningún ajuste de balance.
Así, hay tres grupos disponibles para cada canal (derecho o izquierdo): control de presencia, compensación de bajas frecuencias y control de ganancia, además de un potenciómetro de volumen de origen Alps RK-501.
El ATC-7 se basa en todo el saber hacer de la marca durante varias décadas y en el dominio de cada elemento que influye en la sonoridad: chasis interno aislado, bobina de sal de muy alta calidad, tubos seleccionados, etc.
El fabricante ha elegido transformadores de potencia toroidales de bajo flujo de fuga para la alimentación. Dos transformadores, uno para la alimentación de alta tensión y otro para la baja tensión, están instalados y montados de manera rígida en el chasis principal mediante sustratos gruesos de cobre puro. Se incorpora un condensador de película de gran capacidad en el circuito de desacoplamiento. Se utiliza un cableado interno apantallado de alta densidad y alta calidad para conectar cada terminal de entrada, minimizando la pérdida de señales de audio y eliminando la diafonía entre los canales izquierdo y derecho.
Los canales izquierdo y derecho están configurados espalda con espalda dentro de un chasis interno que está suspendido en la parte superior del chasis principal. Una placa de blindaje de cobre puro se coloca entre los dos para evitar interferencias.
La etapa de entrada está confiada a un par doble de triodos 12AX7 y un 12AU7 para cada canal, según una configuración espejo en la que los amplificadores de los canales L/R están dispuestos simétricamente.
La sección de preamplificación está alojada en un chasis interno cromado negro. Las placas de circuito impreso están fijadas sobre un sustrato grueso en forma de bañera de cobre puro en su interior. El chasis interno está firmemente fijado al chasis principal monocoque a través de una barra de baquelita diseñada especialmente para aislar eléctricamente la unidad de amplificación del chasis, al tiempo que controla los efectos de resonancia.
El panel trasero cuenta con 5 entradas de línea de alto nivel: 3 asimétricas y 2 simétricas. Las salidas de línea, con el único estándar RCA, permitirán conectar 2 bloques monofónicos. Sin embargo, a solicitud, el fabricante puede entregar su dispositivo con salidas XLR.
En general, la gestión de la presencia permite una variación de la señal alrededor de los 10,000 Hz. Para las bajas frecuencias, el control actuará por debajo de los 1,000 Hz. El control de ganancia se realizará en incrementos de 1 dB (hasta -4 dB) en cada uno de los canales.
Características técnicas:
- Impedancia de entrada: 100 kΩ (ganancia 19 dB)
- Impedancia de salida / (Carga recomendada: Total > 47 kΩ)
- Tasa de distorsión: 0.02 % (1 V/1 kHz)
- Tensión de salida: 20 Volts (carga 100 kΩ / 1% THD)
- Respuesta en frecuencia: 10 Hz a 100 kHz (-1 dB)
ESPECIFICACIONES
Válvulas Empleadas
12AX7 x 2, 12AU7 x 2
Entradas
5:
RCA x 3, XLR x 2
Impedancia de Entrada:
100kΩ (ganancia de 19dB)
Salida
RCA x 2
Impedancia de Salida/Load Recomendada:
Más de 47kΩ en total
THD
0.02% (1V/1kHz)
Voltaje de Salida
20V (Carga de 100kΩ/1% THD)
Respuesta en Frecuencia
10Hz~100kHz (-1dB)
Consumo de Energía
50VA
Dimensiones
400mm (Ancho), 350mm (Profundidad), 145mm (Altura)
Peso
13.5kg
