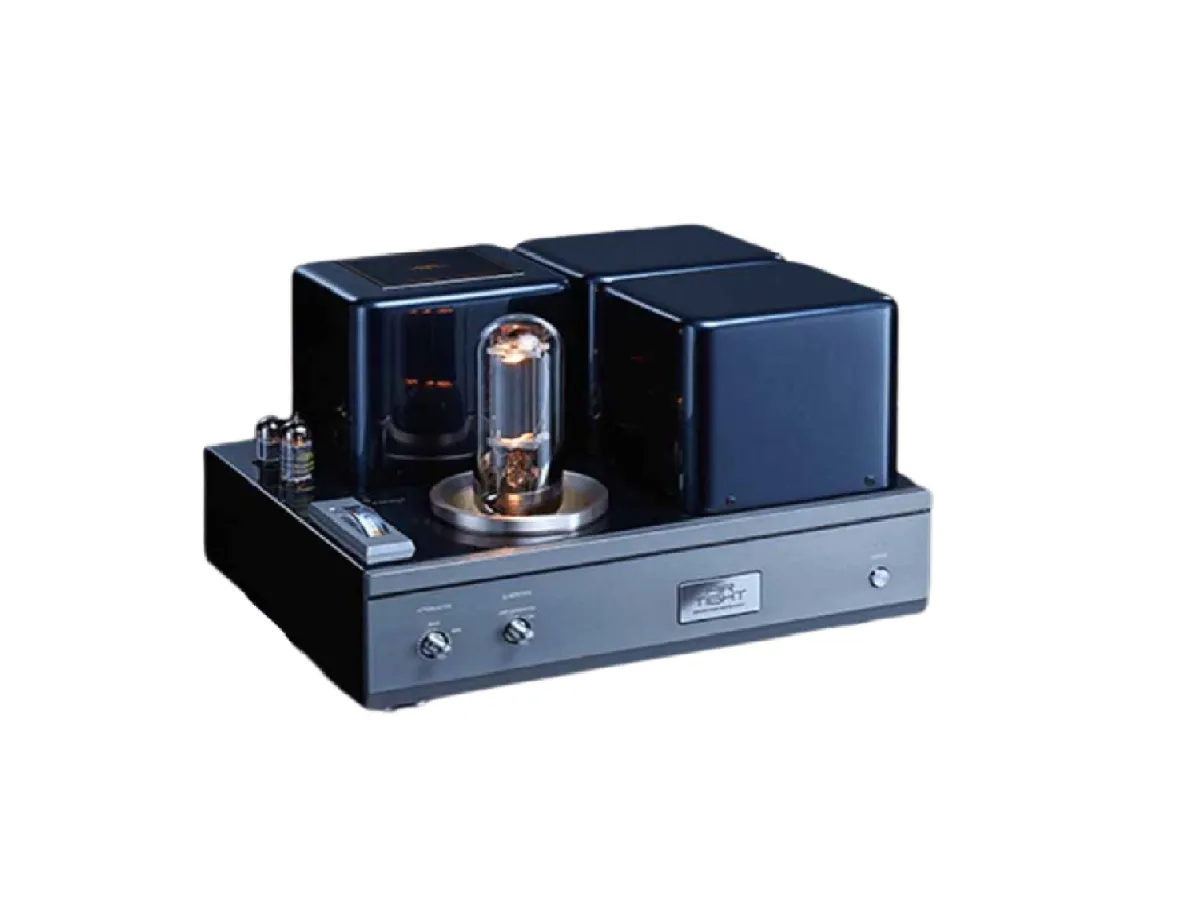

Air Tight - ATM-2211 Amplificador Mono

Descripción

Esta vez, decidimos no usar la Retroalimentación Negativa (NFB) general del lado secundario del transformador de salida, sino aplicar una gran cantidad de NFB desde la placa del tubo de salida 211 a la primera etapa. Esto se debe a que se enfatiza el poder de penetración del sonido y la sensación de energía en lugar de la llamada mejora característica. El punto de operación de cada componente del circuito se diseñó de manera más estricta y aumentó la salida a 32W. ATM-2211 utiliza el método de polarización fija y la ignición de CC para el filamento.

Para el monitor IP y el medidor de sesgo, instalamos un tipo de borde vertical grande para facilitar la configuración de ajuste y visualización. Reemplazar el tubo de salida 211 es fácil como un dial que corresponde al tubo vintage 211 de tipo 75 W con pérdida de placa que existe por separado del tipo 211 de pérdida de placa 211/VT-4C convencional. Esta vez, usamos transformadores de potencia independientes para alto voltaje y bajo -voltaje que solía ser de tipo integral en el modelo anterior. Además, la bobina de choque, que se puede decir que es el corazón del amplificador individual, está hecha de capas que no usan la bobina tradicional y están hechas especialmente para soportar alto voltaje. Esta bobina de choque está hecha a mano por artesanos japoneses pieza por pieza y ayuda a realizar un escenario de sonido con buena visibilidad y sonido dinámico de rango bajo. Para el transformador de salida, instalamos un tipo de salida alta fabricado por Hashimoto Electric Co., Ltd., para una mejor respuesta de la región baja.

El chasis principal es la construcción monocasco tradicional de AirTight que controla la resonancia y mantiene la fuerza mecánica del amplificador. Un subchasis grueso de cobre puro está suspendido del chasis principal para soportar la placa de amplificación principal y la sección de fuente de alimentación en la que se coloca el condensador de bloque grande. El chasis principal tiene una estructura que utiliza un espárrago roscado donde la cabeza del tornillo es invisible desde el exterior, y esto asegura las conductividades eléctricas presionando el propio casquillo en el chasis. El panel frontal grueso se mecanizó a partir de un bloque de aluminio grueso.

Los terminales de altavoz fabricados por WBT de Alemania están equipados por separado para salida alta (8 Ω) y baja (4 Ω) (se puede seleccionar 16 Ω como opción configurada de fábrica). El terminal de entrada está equipado con un terminal RCA y XLR seleccionable. Cuando se enciende la alimentación, se activa un relé temporizador incorporado y se aplica voltaje de placa con una diferencia de tiempo. Esto contribuye a la protección del tubo de salida cuando se enciende la alimentación y a una mayor vida útil de los condensadores de filtrado en la sección de la fuente de alimentación. Dado que el tubo 211 funciona con un voltaje muy alto, hemos seleccionado cuidadosamente las piezas para que soporten el alto voltaje y el uso a largo plazo.

Disfrute del sonido lleno de energía con la transparencia del single 211 de próxima generación, ATM-2211.
