Matrix Audio – SC1 – Audio Grade Reference Clock

Matrix Audio -SC-1 Reloj de Referencia de Grado Audiovisual 10.000 MHz

Precisión en Cada Nota

Matrix Audio se enorgullece en presentar su primer producto de fuente de reloj, diseñado meticulosamente para streamers, DACs y reproductores de CD con entradas de reloj de referencia sincronizadas. Con un rendimiento excepcional, este dispositivo revitaliza tu sistema de audio, desbloqueando un nuevo nivel de mejora en la calidad del sonido.

OCXO de Precisión en el Núcleo

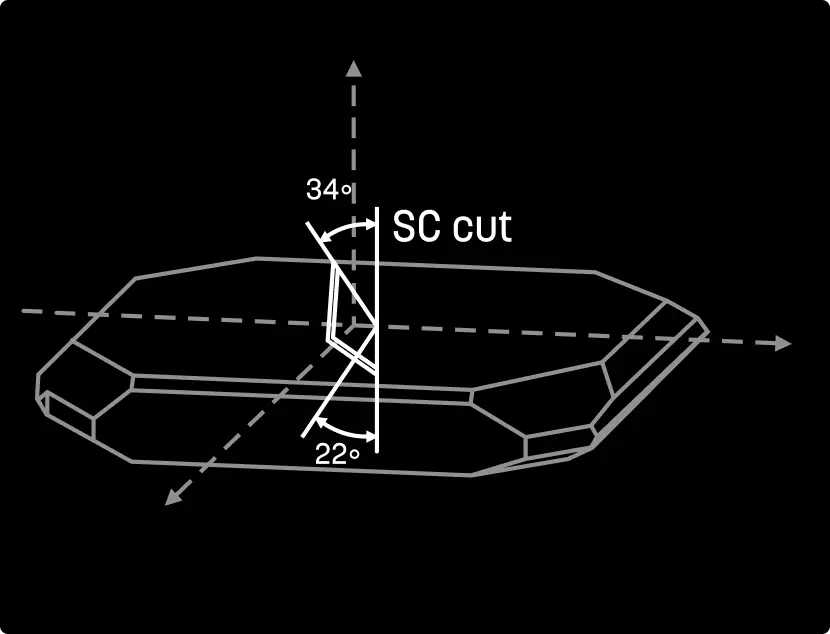

En el corazón del SC-1 se encuentra un módulo OCXO (Oscilador de Cristal Controlado por Horno) personalizado de Matrix Audio, que utiliza un cristal de corte SC. Aunque este proceso de corte es altamente complejo, permite que el módulo de reloj posea características superiores de ruido de fase y envejecimiento. Gracias al control preciso de temperatura proporcionado por la cámara de horno, el cristal opera en un entorno altamente estable, minimizando efectivamente el impacto de las fluctuaciones de temperatura ambiental sobre el ruido de fase y el jitter.



Ruido de Fase Ultra Bajo de -118 dBc

Para un dispositivo de fuente de reloj, el ruido de salida está estrechamente relacionado con el módulo de reloj OCXO interno. Sin embargo, el ruido de salida real no es exactamente el mismo que el ruido de salida del OCXO, ya que el circuito de amplificación de salida introduce cierta pérdida de rendimiento. Por lo tanto, el ruido de fase en el puerto de salida del dispositivo proporciona un valor de referencia más práctico.

Gracias al excelente diseño del SC-1, este dispositivo logra un ruido de fase ultra bajo de mejor que -118 dBc a una frecuencia de 1 Hz en los puertos de salida de reloj, estableciendo un nuevo estándar líder en la industria y proporcionando señales de reloj más puras y estables.

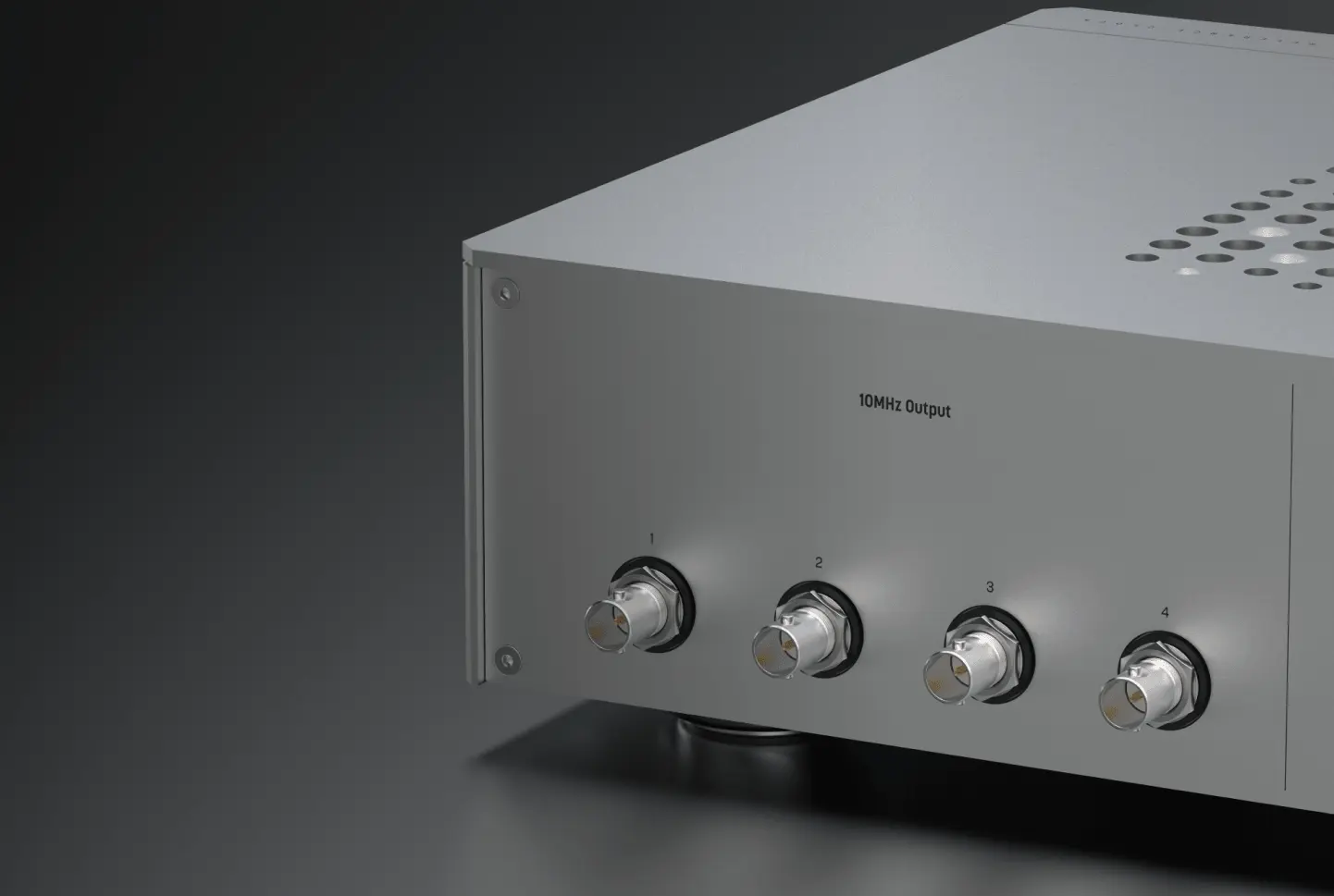

Cuatro Salidas de Reloj Sincronizadas con Buffers Independientes

El SC-1 está equipado con cuatro salidas de reloj independientes y con buffer, todas derivadas de la misma fuente. Mientras garantiza una salida sincronizada, cada salida cuenta con su propio circuito de buffering, lo que proporciona no solo una impedancia de salida estable, sino también excelentes capacidades de conducción.

Ya sea que utilices una sola salida o múltiples salidas simultáneamente, el SC-1 ofrece un rendimiento preciso y estable, satisfaciendo así tus diversas necesidades.

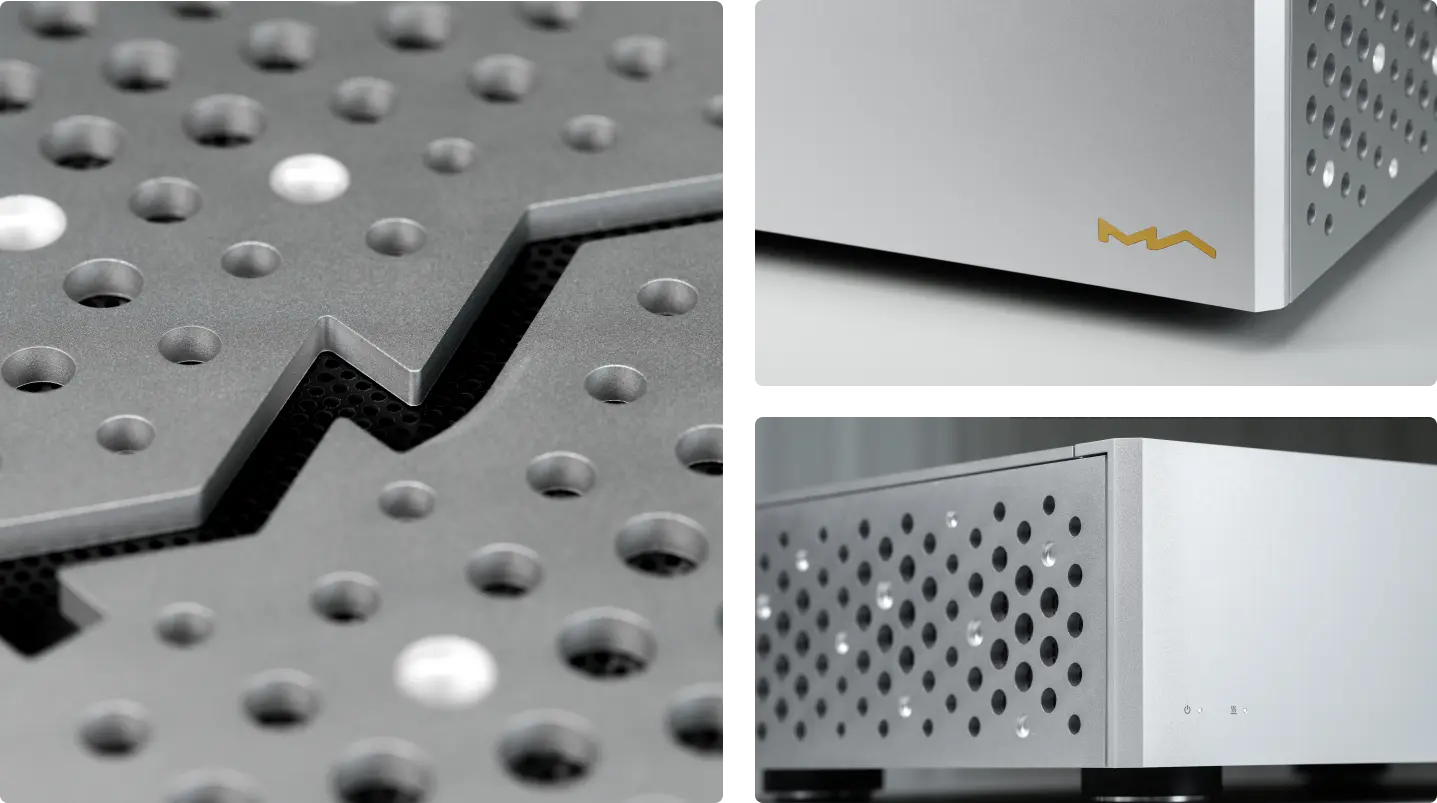

Diseño de Matrix

Continuando de manera fluida con el lenguaje de diseño característico de Matrix Audio, el SC-1 encarna la unidad en cada detalle. Las perforaciones cuidadosamente elaboradas y los bordes biselados de diseño único se combinan para crear el perfil visual distintivo de los productos de Matrix Audio, reflejando la filosofía estética inigualable de la marca.



ESPECIFICACIONES DEL SC-1

Especificaciones del Generador de Reloj

• Oscilador de Cristal Controlado por Horno: Cristal de corte SC de 10.000 MHz con ruido de fase ultra bajo.
• Precisión de Frecuencia al ser enviado: ±0.01 ppm.
• Estabilidad de Frecuencia en rango de temperatura: ±0.003 ppm de -40 °C a +70 °C.
• Estabilidad a Corto Plazo: < 5E-13 @Tau = 1 s.
• Tiempo de Calentamiento: < 5 minutos a 25 °C.

Especificaciones de Salida

• Interfaz de Salida: 4 x BNC con buffers independientes.
• Forma de Onda de Salida: Senoidal o cuadrada (fijada en fábrica según requisitos personalizados).
• Frecuencia de Salida: 10.000 MHz.
• Amplitud de Salida: 0.5 Vrms @ onda senoidal / 1 Vrms @ onda cuadrada.
• Impedancia de Salida: 50Ω.

Ruido de Fase

El ruido de fase se mide en el puerto de salida del SC-1:

• 1 Hz: ≤ -118 dBc/Hz
• 10 Hz: ≤ -140 dBc/Hz
• 100 Hz: ≤ -150 dBc/Hz
• 1000 Hz: ≤ -160 dBc/Hz
• Nivel de Ruido de Fondo: ≤ -170 dBc/Hz

Especificaciones de Potencia

• Voltaje de Alimentación: AC 100V-120V 50/60Hz o AC 220V-240V 50/60Hz, auto adaptativo.
• Consumo Máximo de Energía: < 20W.

Peso y Tamaño

• Peso: 4.4 kg (9.7 libras).
• Dimensiones:
  • Ancho: 330 mm (12.99 pulgadas).
  • Profundidad: 267 mm (10.51 pulgadas).
  • Altura: 97 mm (3.82 pulgadas).

Accesorios

• Cable de alimentación x 1
• Material impreso x 1
